产品系列
产品描述

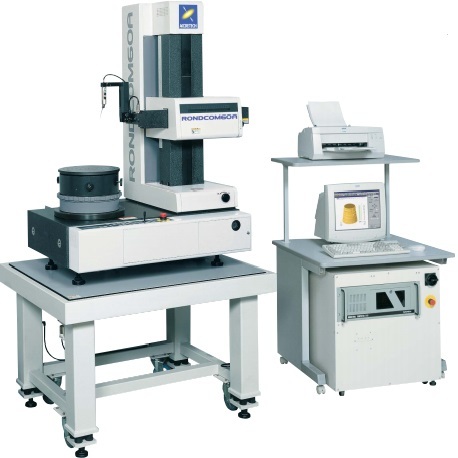

东京精密圆度仪60A
产品说明:
RONDCOM 60A
本行业首创,Z轴,R轴上采用空气轴承。在确保精度的同时,还保证了耐环境性、安全性,是符合CE标志要求的商品
特点
*适合作为线路侧评价机器使用
可以解决精度、容许能力、解析功能、耐环境性、安全性等线侧的要求。
直径尺寸测量功能
R轴装载有标尺,可以在测量圆度的同时测量量直径。※
※测量直径时,需要选购校对器。
备有自动测量功能
从调整操作到进行包括回转测量/直线测量在内的复数截面测量以及把测量结果制成检查成绩书为全部自动操作。
测量数据再度演算功能
可把多达40个截面的测量数据经改变其测量条件及基准轴心进行再度演算。能够从各个不同观点进行形状解析。
立柱·基座·R轴采用花岗制作
各轴采用了无接触阻力的空气轴承。其导轨采用无经年性变、便于保养的花岗岩制成。
*适合用于对机床、汽车等对精度要求较高的零部件的检查、测量
还可用于活塞、燃料阀、球轴承、流体轴承等各种轴承。也可以进行磁鼓等非接触测量。
规格
型号RONDCOM 60A
测量范围**测量直径Ø420mm
左右进给范围(R轴)220mm
上下进给范围(Z轴)500mm
**装载直径Ø680mm
**测量高度外径500mm、(圆度、同轴度测量时为700mm)、内径500mm
回转精度JIS B7451(0.020+6H/10000)mm H:从工作台上面到测量点的高度(mm)
*小平方圆的**偏差(0.010mm +3H/10000)mm
直线度精度上下方向(Z轴)0.1mm/100mm、0.25mm/500mm
半径方向(R轴)0.5mm/200mm
平行度精度上下方向(Z轴)1.5mm/500mm
指示精度半径方向(R轴)(2+L/220)mm L:移动距离(mm)
回转速度(q轴)测量2-10/min
自动调中心6、10、20/min
上下方向速度(Z轴)测量速度0.6-6mm
移动速度0.6-30mm
径方向速度(R轴)测量速度0.6-6mm
移动速度0.6-20mm
自动停止功能Z轴、R轴
停止精度Z轴±5mm、R轴±5mm
工作台装载条件工作台外径Ø290mm
中心调整范围±5mm
倾斜调整范围±10(自动/手动)
装载质量60kg(测量、中心调整均可)
传感器测量力70mN
测针形状Ø1.6mm超硬球
形状误差的圆度评价方法MZC(*小领域中心法)、LSC(*小平方中心法)、MIC(**内接圆中心法)、MCC(*小外接圆中心法)NC(无修正)
测量项目回转方向(q)圆度、平面度、平行度、同心度、同轴度、圆柱度、径偏差、厚度偏差度、直角度、振动、径测量
直线方向(Z)直线度、斜度、圆柱度、直角度、平行度
功能CNC测量功能、刻痕迹记录功能(水平/角度/游标)、分割打印功能、实时显示功能、圆度评价方法的组合、参数的设计对照
滤波种类数字滤波器(2RC/高斯)
滤波值回转方向(q)15、50、150、500、15-500、15~500峰/回转
直线方向(Z)0.025、0.08、0.25、0.8、2.5、8mm
显示装置显示器高分辨率彩色显示器(15英寸)
内容测量条件、测量参数、形状图形、(展开图形、立体图形)
打印机输出条件、注释、错误信息等
记录装置方式选择彩色打印机/激光打印机
倍率10~200K(22步级)、Auto、测量倍率
