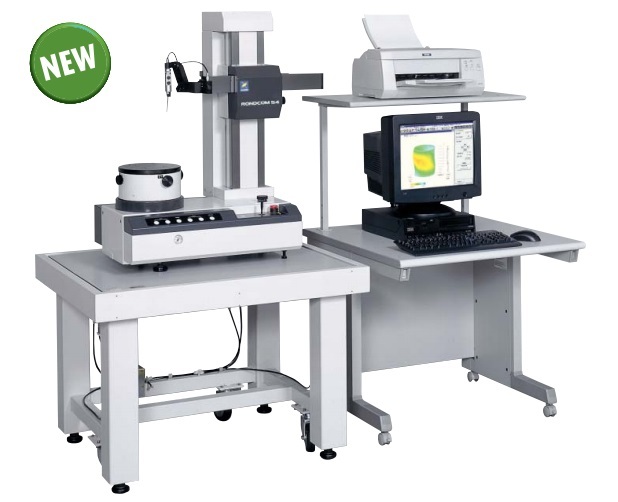

东京精密圆度仪54DX/54SD
测量方式手动自动
测量范围
**测量直径Φ300mm
左右移动范围(R轴) 170mm
上下移动范围(Z轴) 300mm(高立柱: 500mm)
**装载直径Φ580mm
**测量高度外径: 300mm(高立柱: 500mm)
回转精度
回转方向JIS B 7451-1997 (0.02+4H/10000)μm(H:台面到测量点的高度)
轴向JIS B 7451-1997 (0.02+4H/10000)μm(H:回转中心到测量点的距离)
直线度Z轴(上下方向) 0.12μm/100mm 0.20μm/290mm(高立柱: 0.28μm/490mm)
R轴(半径方向) 0.8μm/150mm
平行度Z轴(上下方向) 0.8μm/290mm(高立柱: 1.18μm/490mm)
R轴(半径方向) 1.0μm/150mm
指示精度R轴(半径方向) (2+L/170) μm L:测量长度
回转速度(θ轴)
测量时2-10转/分
自动调中心和倾斜时2, 4, 6, 10, 20转/分
Z轴速度测量速度(移动速度) 0.5-6mm/s(**50mm/s)
R轴速度测量速度(移动速度) 0.5-6mm/s(**25mm/s)
自动停止精度Z轴/R轴±5μm
回转台
回转台外径Φ220mm
调整范围/中心倾斜±2mm/±1º
装载重量30kg
传感器
测量力30-100Mn(可调)
测针形状Ф1.6钢球,长度53mm
测量点数14400点/转
滤波类型数字滤波器高斯/2RC/多槽轴
OUT OFF
回转方向(θ轴)
低通15, 50, 150, 500, 1000峰/转15-1500峰/转
带通15-150, 15-500, 15-1500任意值峰/转
直动方向(Z轴)低通0.025, 0.08, 0.25, 0.8, 2.5, 8mm,任意值(*小分度0.0001mm)
量程±1000μm ±200μm
评价方式MZC(*小区域圆法), LSC(*小二乘圆法), MIC(**内接圆法), MCC(*小外接圆法), N.C.(无修正法), Multi(复合指定)
测量项目
回转方向圆度,平面度,平面度(多),平行度,同心度,同轴度,圆柱度,径向偏差,垂直度,厚度偏差,跳动,半径测定,部分圆
直动方向直线度(Z轴),直线度(R轴),圆柱度,垂直度,平行度,径向偏差,轴心直线度
分析处理功能
调中心调倾斜功能,刻槽功能(上下取,角度,光标),致圆度评价方法的组合功能,设计值比较功能,圆柱度三维图形
表示(素描线,阴影线,轮廓线),实时显示功能,轮廓特征曲线(负荷曲线,振幅分布曲线,功率谱曲线),宽范围评定
调中心调倾斜功能,刻槽功能(上下取,角度,光标),致圆度评价方法的组合功能,设计值比较功能,圆柱度三维图形表示(素描线,阴影线,轮廓线),实时显示功能,轮廓特征曲线(负荷曲线,振幅分布曲线,功率谱曲线),宽范围评定, CNC自动测量功能,自动调心调倾斜功能
特殊功能标配偏置型保持架,可以升级为R54标配偏置型保持架, CNC偏;置型保持架也可安装(选配)
显示(液晶显示器) 17寸LCD显示项目测量条件,测量参数,打印输出条件,轮廓线(平面展开和三维图形),备注,错误信息等记录方式彩色打印机或激光打印机(SD选配)要素
电压/功率AC/220V, 50-60Hz ±10% /约470VA(不含打印机)
气压/耗电量供给压力: 0.35-0.7MPa,使用压力: 0.3MPa / 30NL/分
尺寸(W*D*H)/重量DX: 1500*925*1600(1800); SD: 2050*900*1700(1900) / DX: 500(510)kg; SD: 194(204)kg
