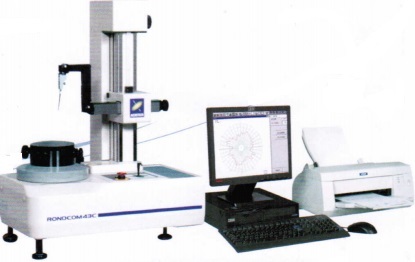

型号 | RONDCOM 43C | RONDCOM 41C | RONDCOM 31C |
测量范围 | **测量直径 | Φ250mm |
左右进给范围（R轴） | 125mm |
上下进给范围（Z轴） | 300mm | 200mm |
**半截直径 | Φ400mm |
**测量高度 | 外径520mm、内径300mm | 外径420mm、内径200mm |
回转精度 | ISO 4291/JIS B7451 | (0.02+6H/10000)μm | (0.04+6H/10000)μm |
*小平方圆的**偏差 | (0.01+3H/10000)μm | (0.02+3H/10000)μm |
直线度精度 | 上下方向（Z轴） | 0.25mm/100 0.8mm/300mm | 0.50mm/100mm15mm /300mm | — |
平行度精度 | 上下方向（Z轴） | 1.5mm/300mm | 3mm/300mm | — |
回转速度（q轴） | 6/min |
上下方向速度（Z轴） | 测量 | 0.6~6mm/s | 5mm/s |
移动 | 15mm/s | 5mm/s |
径方向速度（R轴） | 5mm/s |
自动停止功能 | Z轴/R轴 | ±5mm |
工作台装载条件 | 工作台外径 | Φ148mm |
| 中心调整范围 | ±2mm |
倾斜调整范围 | ±10 |
装载质量 | 25kg* |
传感器 | 直线性范围 | ±400mm |
测量力 | 70mN |
测针形状 | Φ1.6mm超硬球 |
形状误差的圆度评价方法 | MZC（*小领域中心法）、LSC（*小平方中心法）、 MIC（**内接圆中心法）、MCC（*小外接圆中心法）、N.C（无修正） |
测量项目 | 圆周方向（q轴） | 圆度、平面度、平行度、同心度、同轴度、圆柱度、径偏差、厚度偏差度、直角度、振动 | 圆度/平面度/平行度/同心度/同轴度/直角度/振动 |
直动方向（Z轴） | 直线度、斜度、圆柱度、直角度、平行度 | — |
功能 | 支持调中心、调垂直功能、遮蔽处理功能、刻迹记录功能（水平/角度/游标）、实时显示功能、简易自动测量功能、圆度评价方法的组合、设计对照 |
滤波种类 | 数字滤波器（2RC/高斯） |
滤波值 | 回转（低总线） | 15、50、150、500峰/回转 |
| 回转（带总线） | 15~150、15~500峰/回转 |
| 直动（低总线） | 0.025、 0.08、 0.25、 0.8 、2.5 、8mm/s | — |
显示装置 | 彩色显示器（15英寸） |
显示项目 | 测量条件、测量参数、形状图形（展开图形/立体图形）打印机输出条件、注释、错误信息等 |
记录装置， | 方式 | 选择彩色打印机/激光打印机 |
倍率 | 50、100、200、500、1K、2K、5K、10K、20K、50K、100K自动 |
各要素 | 电源 | AC100V、50Hz/60Hz（需要指定） |
耗电量 | 600VA |
空气源 | 0.35-0.7Mpa |
耗气量 | 30J/min(标准状态) |
设置尺寸 | 1800(W)*1000(D)*1700(H)mm(使用选购的系统机架时) |
质量 | 130kg | 120kg |
