产品简介

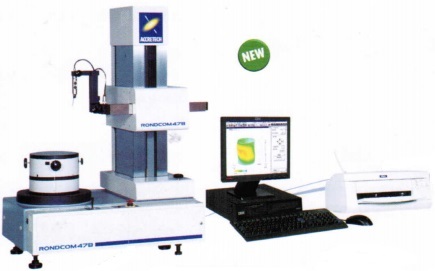

RONDCOM 47B特点内载新型综合程序具有功率谱、负荷曲线等表面特性解析功能以及等高线、遮蔽等多种功能。强化了测量系统相互之间自由防问的灵活性。操作简便备有多种功能，如调中心·调垂直支持功能，使调整更易于操作；倍率校对功能可简化传感器的灵敏度校正操作；每个操作人员均易于使用图标再配置功能等等，减轻了操作人员的负担。安全性的提高标准配置有传感器紧急停止功能，当传感器测针超过负荷时可以紧急停止。解析自由自在，效率得到了提高可以变更圆度的判断方法、滤波值、显示倍率、测量标准等解析条件，自由自在地进行再度演算。一次**可以自由组合40个截面的形状进行解析。规格
| 型号 | RONDCOM 47B | ||
| 测量范围 | **测量直径 | 350mm | |
| 左右进给范围（R轴） | 191mm | ||
| 上下进给范围（Z轴） | 350mm | ||
| **装载直径 | 600mm | ||
| **测量高度 | 外径350mm、圆度、同轴度测量时为675mm、内径300mm | ||
| 回转精度 | JIS B7451-1997 | (0.02+6H/10.000)mm H:从工作驯面到测量点的高度（mm0 | |
| *小平方圆的**偏差 | (0.01+3H/10.000) mm | ||
| 直线度精度 | 上下方向（Z轴） | 0.15mm/100mm、0.3mm/350mm | |
| 平行度精度 | 上下方向（Z轴） | 1.5mm/350mm | |
| 回转速度 | 6/min | ||
| 上下方向速度（Z轴） | 测量 | 0.6/1.5/3/6mm/s | |
| 移动 | 15mm/s | ||
| 径方向速度（R轴） | 5mm/s | ||
| 自动停止 | Z轴/R轴 | ±5mm | |
| 工作台装载条件 | 工作台外径 | 220mm | |
| 中心调整范围 | ±2mm | ||
| 倾斜调整范围 | ±10 | ||
| 装载质量 | 60kg | ||
| 传感器（E-DT-R83A） | 直线性范围 | ±1mm | |
| 测量力 | 30-100mN(可变) | ||
| 测针形状（EM46000-C302） | 1.6mm超硬球、长度53mm | ||
| 形状误差的圆度评价方法 | MZC（*小领域中心法）、LSC（*小平方中心法） | ||
| MIC（**内接圆中心法）、MCC（*小外接圆中心法）、NC（无修正） | |||
| 测量项目 | 回转 | 圆度、平面度、平行度、同心度、圆柱度、径偏差、厚度偏差度、直角度、振动 | |
| 直动 | 圆度、斜度、圆柱度、直角度、平行度 | ||
| 功能 | 支持调中心·调垂直功能、遮蔽处理功能 | ||
| 刻痕迹记录功能（水平/游标）、简易自动测量功能、实时显示功能、圆度评价方法的组合、设计对照 | |||
| 滤波种类 | 数字滤波器（2RC/高斯） | ||
| 滤波值 | 回转（低总线）（带总线） | 15、50、150、500峰/回转、15-500峰/回转 | |
| 15-150、15-500、50-500峰/回转、 | |||
| 直动（低总线） | 0.025/0.08/0.25/0.8/2.5/8mm/可以设定0.0001mm单位 | ||
| 显示装置 | 彩色滤波器（2RC/高斯） | ||
| 显示项目 | 测量条件、测量参数、形状图形（展开图形/立体图形） | ||
| 打印机输出条件、注释、错误信息等 | |||
| 记录方式 | 选择彩色打印机/激光打印机 | ||
| 测量倍率 | 50、100、200、500、1K、2K、5K、10K、100K | ||
| 各要素 | 电源 | AC100-240V、50/60Hz（出厂时已设定） | |
| 耗电量 | 约600VA（不包括打印机） | ||
| 空气源 | 供应压力：0.5-0.7Mpa，使用压力：0.4Mpa | ||
| 耗气量 | 30/min(标准状态) | ||
| 设置尺寸 | 2000(W)*1000(D)*1950(H)mm* | ||
| 质量 | 300kg | ||
