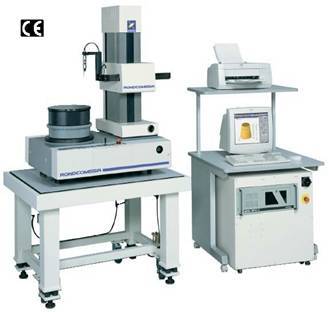

RONDCOM 55B

特点

具有超一流的回转精度

采用本公司核心技术之高精度空气轴承，确保了世界一流水平的回转精度。

高速度的调整带来高效率的测量

通过提高调整及测量速度，使高效率的测量成为可能，*适合作为线路侧的评价机器使用。

自动测量省的省力

利用演示·回放功能可使从测量到打印机成为自动操作，*适合大量生产时的测量。

标准配备了新一时代的[TIMS]程序

配备有具有网络时代特点的高自由度TIMS，可以任意进行各测量机之间的数据交换。

可选择配备全自动传感器支架（选购件）

通过安装全自动传感器支架，可以进行内外径、上下面等的全自动测量。

粗糙度测量功能（选购件）

通过充实粗糙度测量的功能，可以进行Z轴、R轴方向的粗糙度测量。

规格

型号RONDCOM 55B

测量范围**测量直径Ø350mm

左右进给范围（R轴）191mm

上下进给范围（Z轴）350mm

**装载直径Ø 600mm

**测量高度外径350mm(圆度、同轴度测量时为675mm)、内径350mm

回转精度JIS B7451（0.02+6H/1000）µm H:从工作台上面到测量点的高度（mm）

*小平方圆的**偏差（0.01+3H/1000）µm

直线度精度上下方向（Z轴）0.15µm/100mm、0.3µm/350mm

半径方向（R轴）1µm/100mm

平行度精度上下方向（Z轴）1.5µm/350mm

回转速度

（W轴）测量2¬10/min

调正时6、10、20/min

上下方向速度

（Z轴）测量速度0.6-6.0mm

移动速度0.6-30.0mm

半径方向速度

（R轴）测量速度0.6-6.0mm

移动速度0.6-15mm

自动停止功能Z轴、R轴

停止精度Z轴±5µm、R轴±5µm

工作台装载条件工作台外径Ø290mm

中心调整范围

倾斜调整范围±5mm(自动)

±10（自动）

装载质量60kg(测量、中心调整均可)

传感器测量力30~100mN

测针形状Ø 1.6mm超硬球

形状误差的圆度评价方法MZC（*小领域中心法）、LSC（*小平方中心法）、MIC（**内接圆中心法）

测量项目回转方向（W轴）15、50、150、500、15~150、15~500峰/回转

直线方向（Z轴）直线度、斜度、圆柱度、直角度、平行度

半径方向（R）直线

功能CNC测量功能、刻痕迹记录功能（水平/角度/游标）、参数的设计对照

滤波种类数字滤波器（2RC/高斯）

滤波值回转方向（W）15、50、150、500、15~150、15~500峰/回转

直线方向（Z）0.025、0.08、0.25、0.8、2.5、8mm

显示装置显示器彩色显示器（15英寸）

内容测量条件、测量参数、形状图形（展开图形、立体图形、遮蔽）、打印机输出条件、注释、错误信息等

记录装置方式选择彩色打印机/激光打印机

倍率10~200K（22步级）、Auto、测量

各要素电源AC100V、50/60Hz

耗电量800VA（不包括打印机）

空气源0.5~0.7Mpa

耗气量30/min

设置尺寸2000(W)＊950(D)＊1950(H)mm

质量500kg
